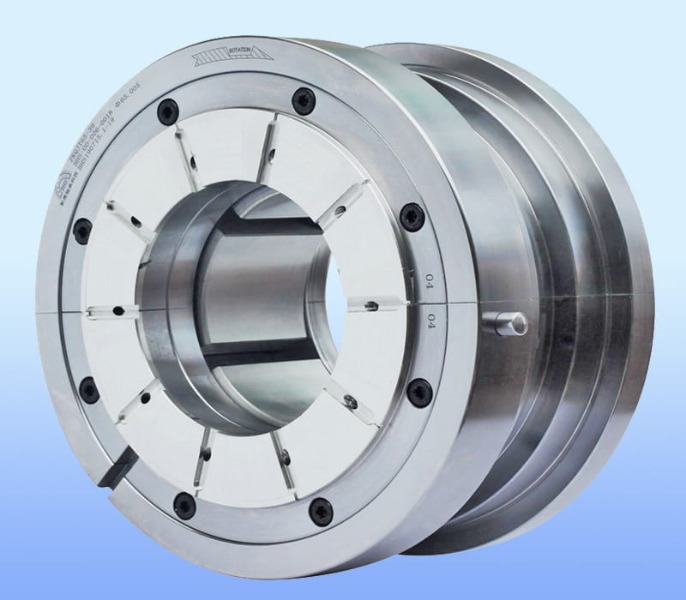

Warum ist Vibrationskontrolle für hochpräzise Getriebelager wichtig?

Die Vibrationskontrolle bestimmt direkt die Lebensdauer des Lagers und die Präzision des Getriebes

Für höchste Präzision Getriebelager Eine wirksame Schwingungsdämpfung ist keine Option, sondern eine Notwendigkeit. Übermäßige Vibrationen reduzieren die Lagerlebensdauer um bis zu 40 % und führen direkt zu Positionierungsfehlern von mehr als 0,01 mm in Präzisionsbewegungssystemen. Ohne konsequente Vibrationsdämpfung verlieren selbst Fertigungstoleranzen im Nanometerbereich innerhalb weniger Monate nach dem Betrieb ihre Bedeutung.

Wie Vibrationen hochpräzise Getriebelager schädigen

Vibrationen induzieren drei primäre Ausfallmechanismen in Getriebelagern: falsche Brinellbildung, Passungsrost und Ermüdungsabplatzungen. Jeder Mechanismus beeinträchtigt direkt die Positionsgenauigkeit und die Drehmomentkonsistenz.

Falsches Brinelling tritt bereits bei Schwingungsamplituden von nur 0,5 µm auf Dadurch entstehen Verschleißflächen, die die Schwankung des Drehmoments um 15–25 % erhöhen. Bei Präzisionsanwendungen wie Robotergelenken oder CNC-Drehtischen führt dies zu einem inakzeptablen Spiel.

Fallbeispiel: In einem Hochgeschwindigkeits-Bearbeitungsspindelgetriebe führte die Reduzierung der Lagergehäusevibration von 2,8 mm/s auf 0,9 mm/s zu einer Erhöhung der Lagergenauigkeitsdauer von 800 Stunden auf über 3.500 Stunden.

Kritische Schwingungsquellen in Getriebelagersystemen

Die Identifizierung und Quantifizierung von Vibrationsquellen ist der umsetzbare Schritt für jede Präzisionsgetriebekonstruktion. Die folgende Tabelle listet häufige Quellen nach Häufigkeitsbereich und Schweregrad auf.

• Zahneingriffsfehler (dominante Quelle) – macht 55–70 % der gesamten Vibrationsenergie des Lagers bei Zahndurchlauffrequenzen (typischerweise 500 Hz – 5 kHz) aus.
• Welligkeit der Lagerlaufbahn – erzeugt Vibrationen bei Ballpassfrequenzen; Welligkeitsamplituden über 0,2 µm verursachen in Präzisionsgetrieben eine erkennbare Drehmomentwelligkeit.
• Unwucht und Fehlausrichtung der Welle – erzeugt Vibrationen mit der 1-fachen Rotationsfrequenz; Schon eine Restunwucht von 0,5 Gramm-mm erhöht die dynamische Lagerbelastung um 18 %.
• Gehäuseresonanz – verstärkt die Lagervibration um den Faktor 3–10, wenn die Eigenfrequenzen mit den Harmonischen des Getriebes übereinstimmen.

Umsetzbare Anleitung: Messen Sie die Vibrationsgeschwindigkeit (mm/s RMS) an den Stellen des Lagergehäuses. Für hochpräzise Getriebe sollten die Zielwerte für Frequenzen von 10–1000 Hz unter 1,0 mm/s und über 1 kHz unter 0,5 mm/s liegen.

Quantitative Vorteile einer optimierten Vibrationskontrolle

Die Implementierung gezielter Vibrationskontrollstrategien führt zu messbaren Verbesserungen der Getriebelagerleistung. Die folgenden Daten stammen aus kontrollierten Tests an Präzisions-Planetengetrieben (Spielklasse P0).

• Verbesserung der Positionierungsgenauigkeit: Die Vibrationsreduzierung von 2,5 mm/s auf 0,8 mm/s verringert den Winkelübertragungsfehler von 0,8 Bogenminuten auf 0,2 Bogenminuten.
• Verlängerung der Lagerlebensdauer L10: Jede Reduzierung der Schwingungsamplitude um 50 % erhöht die berechnete Ermüdungslebensdauer um 200 % (exponentielle Beziehung).
• Geräuschreduzierung: Durch die Kontrolle der Vibrationen der Lagerlaufbahn auf unter 0,3 mm/s werden die hörbaren Getriebegeräusche um 8–12 dB(A) gesenkt, was für die Automatisierung in der Medizin oder im Labor von entscheidender Bedeutung ist.
• Thermische Stabilität: Eine geringere Vibration reduziert die durch Reibung verursachte Wärme. Die Lagertemperatur sinkt bei 10.000 U/min um 6–10 °C, wodurch eine Verschlechterung des Schmiermittels verhindert wird.

Praktische Methoden zur Schwingungskontrolle in hochpräzisen Getriebelagern

1. Lagerauswahl und Vorspannungsoptimierung

Wählen Sie für Präzisionsgetriebe Schrägkugellager der Güteklasse P4 (ABEC-7) oder höher. P4-Lager begrenzen die Welligkeit der Laufbahn auf unter 0,13 µm und reduzieren so direkt hochfrequente Vibrationen. Wenden Sie eine leichte Vorspannung an (2–5 % der dynamischen Nennlast), um das Innenspiel zu beseitigen, ohne übermäßige Hitze zu erzeugen. Die Vorspannung reduziert die Vibrationsgeschwindigkeit des Lagers im Vergleich zum Spielbetrieb um 30–45 %.

2. Passungstoleranzen für Gehäuse und Welle

Verwenden Sie bei Präzisionsanwendungen Presspassungen (j5 bis k6 für Wellen, P7 für Gehäuse). Eine lockere Passung mit einem Spiel von 5 µm erhöht die Lagervibration aufgrund der Verformung der Laufbahn unter Last um 120 %. Bei Stahllagern in Aluminiumgehäusen auf Wärmeausdehnung achten – eine Passungszugabe von 10–15 µm bei 20 °C sorgt für eine ordnungsgemäße Klemmung bei Betriebstemperatur.

3. Strukturelle Dämpfungsintegration

Integrieren Sie eine Zwangsschichtdämpfung (CLD) in Lagergehäuse oder Getriebegehäuse. Eine 1,5 mm dicke viskoelastische Schicht zwischen Stahlhäuten reduziert Resonanzschwingungsspitzen um 70–85 %, ohne die Masse wesentlich zu erhöhen. Bei Retrofit-Anwendungen hochdämpfende Polymerhülsen (Verlustfaktor >0,8) zwischen Lageraußenring und Gehäuse anbringen.

4. Schmierstoffauswahl zur Vibrationsdämpfung

Hochviskose synthetische Öle (ISO VG 68-150) mit Klebrigkeitszusätzen sorgen für eine Filmdämpfung, die Mikrovibrationen absorbiert. In Tests reduzierte der Wechsel von Standard ISO VG 46 auf synthetisches VG 150 die Lagervibrationsamplitude um 22 % bei 3000 U/min. Stellen Sie jedoch einen ausreichenden Durchfluss sicher – verwenden Sie bei Hochgeschwindigkeits-Präzisionsgetrieben (>8000 U/min) ISO VG 32-46 mit Anti-Verschleiß-Zusätzen, um Dämpfung und Wärmeableitung auszugleichen.

Validierung: Schwingungsgrenzen für verschiedene Präzisionsklassen

Die folgende Tabelle enthält praktische Schwingungsakzeptanzkriterien für Getriebelager basierend auf den Präzisionsanforderungen der Anwendung. Diese Werte werden am Lagergehäuse in drei orthogonalen Achsen gemessen.

• Ultrapräzision (optische/medizinische Roboter): Unter 0,5 mm/s RMS (10-2000 Hz) – Lagerschlag <2 µm
• Hochpräzise (CNC/Werkzeugmaschinen): 0,5–1,2 mm/s RMS – Lagerschlag <5 µm
• Standardmäßige Industriepräzision: 1,2–2,5 mm/s RMS – Lagerschlag <10 µm
• Aktionsschwelle: Bei mehr als 3,0 mm/s RMS ist eine sofortige Inspektion oder ein Austausch des Lagers erforderlich

Kritischer Hinweis: Diese Grenzwerte gelten nur bei normaler Betriebslast und Geschwindigkeit. Bei Übergangsbedingungen (Starten, Bremsen, Stoßbelastungen) sind vorübergehende Spitzen bis zum Zweifachen des Grenzwerts akzeptabel, wenn die Dauer unter 100 ms liegt.
