Warum ist die Lagerauswahl bei Kompressoren so wichtig?

Im Bereich rotierender Maschinen tragen nur wenige Komponenten buchstäblich und funktionell so viel Verantwortung wie das Lager. Wenn man sich auf Kompressoren beschränkt, vervielfacht sich die Bedeutung dieses scheinbar kleinen Teils exponentiell. Ein Kompressor wandelt mechanische Energie in Fluidenergie um, oft unter hohem Druck, erhöhten Temperaturen und anhaltenden Arbeitszyklen. Im Mittelpunkt dieses Prozesses steht die Kompressorlager , ein Präzisionselement, das nicht nur die Rotationsfreiheit, sondern auch Ausrichtung, Vibrationskontrolle und Ermüdungslebensdauer bestimmt. Die Wahl des falschen Lagers führt nicht nur zu vorzeitigem Verschleiß; Es besteht die Gefahr eines katastrophalen Ausfalls, ungeplanter Ausfallzeiten und Sicherheitsrisiken. Daher ist es keine technische Feinheit, zu verstehen, warum die Lagerauswahl bei Kompressoren von entscheidender Bedeutung ist – es ist eine betriebliche Notwendigkeit.

Die grundlegende Rolle von Lagern in Kompressoren

Bevor man sich mit den Auswahlkriterien auseinandersetzt, muss man sich darüber im Klaren sein, welche Leistung ein Lager in einem Kompressor erbringt. Im einfachsten Fall trägt ein Lager eine rotierende Welle und minimiert gleichzeitig die Reibung. Innerhalb eines Kompressors steigen die Anforderungen jedoch. Die Welle trägt Laufräder, Rotoren oder Spiralelemente, die Gas oder Dampf verdichten. Diese Komponenten erzeugen radiale und axiale Kräfte, manchmal gleichzeitig. Ein Kompressorlager muss daher Folgendes bewältigen:

• Radiale Belastungen (senkrecht zur Wellenachse)
• Schublasten (parallel zur Wellenachse)
• Fehlausrichtung B. durch Wärmeausdehnung oder Fertigungstoleranzen
• Hohe Drehzahlen (von Hunderten bis Zehntausenden U/min)
• Variable Schmierbedingungen (ölgeflutet, ölfrei oder kältemittelgeschmiert)

Ohne ein richtig ausgewähltes Lager steigt die Reibung, es entsteht Wärme und das Spiel verschiebt sich. Bei ölfreien Kompressoren wird die Herausforderung noch größer, da die Lager ohne herkömmliche Schmierfilme funktionieren müssen. Bei Kältemittelkompressoren ist die chemische Kompatibilität mit Kältemitteln und Ölen von größter Bedeutung. Daher hat die Wahl eines Kompressorlagers direkten Einfluss auf die Energieeffizienz, den Geräuschpegel, die Schwingungssignatur und die Wartungsintervalle.

Hauptfolgen einer schlechten Lagerauswahl

Wenn Ingenieure die Nuancen bei der Lagerauswahl außer Acht lassen, tauchen mehrere Fehlermöglichkeiten auf. Jede dieser Maßnahmen ist mit unterschiedlichen betrieblichen und finanziellen Strafen verbunden.

Über diese diskreten Fehler hinaus verschlechtert eine schlechte Auswahl die volumetrische Effizienz. Wenn ein Lager einen übermäßigen Rundlauffehler zulässt, weitet sich der Kompressionsspalt und ermöglicht eine interne Gasleckage. Ein Kompressor, der einmal den Nenndurchfluss geliefert hat, kann stillschweigend 5–15 % seiner Kapazität verlieren, verdeckt durch andere Wartungsvariablen. In ähnlicher Weise verändert ein über die Spezifikation hinausgehendes Axialspiel die Rotorposition relativ zu festen Spiralen oder Endplatten und verändert das Verdichtungsverhältnis dynamisch. Diese subtilen Leistungsverluste summieren sich über Monate hinweg zu erheblicher Energieverschwendung.

Belastungseigenschaften definieren die Lagerarchitektur

Jeder Kompressor arbeitet unter einem bestimmten Lastprofil. Kolbenkompressoren erzeugen stark pulsierende Lasten, da jeder Kolbenhub zu Drehmomentschwankungen führt. Scroll- und Schraubenkompressoren liefern gleichmäßigere, aber immer noch zyklisch variierende Lasten aufgrund intermittierender Kompressionskammern. Im Gegensatz dazu erzeugen Radialkompressoren konstante Radiallasten mit hoher Geschwindigkeit, aber auch einen erheblichen Schub durch Druckunterschiede zwischen den Laufrädern.

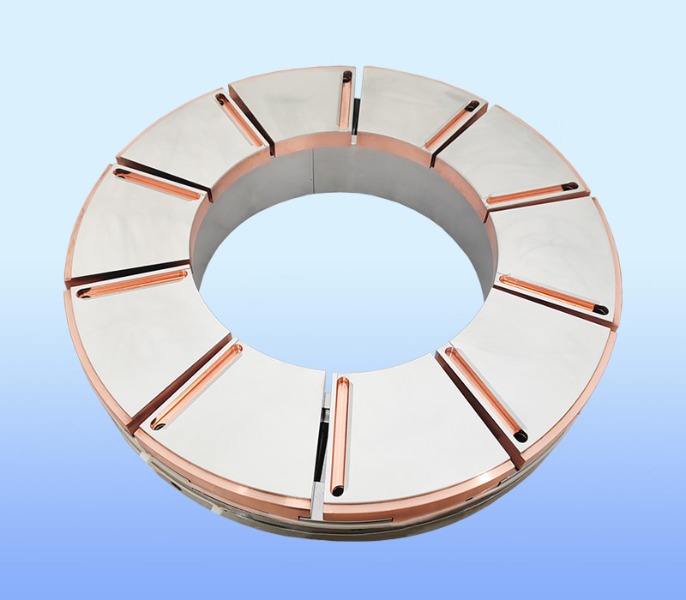

Bei Kolbenanwendungen muss das Kompressorlager Stoßbelastungen standhalten. Es werden Wälzlager mit dickeren Wälzkörpern oder spezielle Stahlsorten erforderlich. Bei Schraubenkompressoren erzeugen gepaarte Rotoren sowohl Radial- als auch Axialkräfte; Daher sind Schrägkugellager oder Kegelrollenlager üblich. Zentrifugenmaschinen verwenden häufig Kippsegment-Gleitlager zur radialen Unterstützung und doppelt wirkende Axiallager zur axialen Steuerung. Die Auswahl eines Lagertyps, der nicht zur Belastungsart passt – beispielsweise die Verwendung von Rillenkugellagern in einer Umgebung mit starken Stößen – beschleunigt die Verformung der Laufbahn und Mikroabplatzungen.

Geschwindigkeits- und Temperaturbeschränkungen

Bei Geschwindigkeit geht es nicht nur um Drehzahlwerte. Dabei geht es um den Grenzgeschwindigkeitsfaktor des Lagers, der von der Schmiermittelviskosität, der Käfigkonstruktion und der Wärmeableitungskapazität abhängt. Hochgeschwindigkeitskompressoren, wie sie beispielsweise in Turboexpander-Kompressor-Einheiten zum Einsatz kommen, erfordern Präzisionslager mit leichten Käfigen (Phenolharz, PEEK oder Messing). Standardkäfige aus gestanztem Stahl können sich unter der Zentrifugalkraft verformen, was zu Käfiginstabilität und anschließendem Rollenschieflauf führt.

Die Temperatur erzwingt einen weiteren Filter. Kompression erhitzt Gas; Die Wärme wandert zu Wellen und Lagern. Ein Kompressorlager, das kontinuierlich bei 120 °C betrieben wird, benötigt ein anderes Lagerspiel (C3 oder C4) als eines, das bei 70 °C betrieben wird. Wenn die Wärmeausdehnung ignoriert wird, besteht die Gefahr eines Lagerfressers, wenn sich die Welle stärker ausdehnt als das Gehäuse. Umgekehrt führt ein zu großes Spiel bei einem kalt laufenden Kompressor zu übermäßigen Vibrationen und einer schlechten Lastverteilung. Darüber hinaus zersetzen hohe Temperaturen Standardfette und verringern die Ölfilmdicke. Bei Kompressoren, die Kohlenwasserstoff-Kältemittel verwenden, müssen die Lagermaterialien dem chemischen Angriff durch saure Nebenprodukte widerstehen, die beim Hochtemperaturbetrieb entstehen.

Schmierstrategie und Lagerkompatibilität

Die Schmierung ist das Lebenselixier jedes Wälz- oder Gleitlagers. In Kompressoren erfüllt das Schmiermittel eine Doppelfunktion: Kühlen und Abdichten. Ölgeflutete Schraubenkompressoren zirkulieren große Ölmengen, die die Kompressionswärme abführen und Rotorspalte abdichten. Das Öl schmiert auch das Kompressorlager. Allerdings kann das gleiche Öl Partikelrückstände enthalten, die durch Rotorkontakt oder Alterungsschäden entstanden sind. Lager in diesen Umgebungen erfordern eine erhöhte Toleranz gegenüber Schmutzpartikeln – daher eine geänderte Innengeometrie oder gehärtete Laufbahnen.

Ölfreie Kompressoren entfernen Öl aus der Kompressionskammer, erfordern aber dennoch eine Lagerschmierung. Häufig werden fettgeschmierte Lager über Dichtungen oder Magnetkupplungen von der Kompressionszone getrennt. Hier muss die Wahl des Verdichterlagers die Nachschmierintervalle, die Fettlebensdauer bei Betriebstemperatur und den Widerstand gegen das Eindringen von Prozessgas bei Verschlechterung der Dichtungen berücksichtigen. Bei Kältemittelkompressoren ist das Lagerschmiermittel eine Mischung aus Kältemittel und Öl. Gemische mit niedriger Viskosität erfordern Lager mit speziellen Oberflächenbeschaffenheiten oder Beschichtungen (z. B. DLC oder Phosphat), um den Kontakt von Metall zu Metall während des Anlaufs oder bei Übergangsbedingungen zu verhindern.

In der folgenden Tabelle sind Überlegungen zur Auswahl der Schmierung zusammengefasst:

Die Kosten, die durch das Ignorieren von Lagerlebensdauerberechnungen entstehen

Lagerhersteller bieten standardisierte Lebensdauerberechnungen (L10, L10h) basierend auf der dynamischen Tragzahl und der äquivalenten Belastung an. Viele Kompressorausfälle sind jedoch auf die Anwendung dieser Nennwerte ohne Systemanpassungen zurückzuführen. Ein Kompressorlager kann aufgrund von Saugdruckschwankungen, Auslasspulsationen oder gelegentlichen Flüssigkeitsschlägen unterschiedlichen Belastungen ausgesetzt sein. Die direkte Anwendung stationärer Lebensformeln unterschätzt die tatsächliche Ermüdung. Darüber hinaus gehen Lebensdauerberechnungen von einer sauberen Schmierung und Ausrichtung aus – Bedingungen, die im Feldeinsatz selten eingehalten werden.

Eine intelligente Auswahl berücksichtigt Sicherheitsfaktoren: 2- bis 3-fache der erforderlichen Lebensdauer für kritische Kompressoren, insbesondere in kontinuierlich arbeitenden Industrien (Raffinerie, Chemieanlagen, Gastransport). Darüber hinaus sind Lebensdaueranpassungen für Verunreinigungen (unter Verwendung der Lebensdaueränderungsfaktoren a2 und a3 gemäß ISO 281) unerlässlich. Die Auswahl eines Lagers ausschließlich nach der Grundlastzahl ohne Berücksichtigung des Betriebsviskositätsverhältnisses (κ) und des Verschmutzungsgrads (ηc) führt zu vorzeitigem Ausfall, den Techniker oft fälschlicherweise als Ölqualitätsproblem diagnostizieren.

Vibration, Lärm und Systemstabilität

Lager beeinflussen die Kompressorakustik und die mechanische Stabilität. Durch das lose Innenspiel kann die Welle innerhalb des Lagerspiels kreisen und so subsynchrone Vibrationen erzeugen. Bei Hochgeschwindigkeits-Radialkompressoren kann diese Umlaufbewegung eine Rotordynamikinstabilität auslösen, die zu flüssigkeitsinduzierten Wirbeln oder Peitschen führt. Diese Phänomene beschädigen gleichzeitig Dichtungen, Laufräder und Lager. Umgekehrt erhöht eine übermäßige Vorspannung in Schräglagern die Steifigkeit, verringert jedoch die Dämpfung und überträgt mehr hochfrequente Vibrationen auf das Gehäuse und die angeschlossenen Rohrleitungen.

Bei Kolbenkompressoren muss das Kompressorlager wechselnde Belastungen ohne übermäßiges Radialspiel bewältigen, da andernfalls kolbenseitige Belastungen zu Zylinderverschleiß führen. Drehzahlvariable Antriebe (VSD) machen die Sache noch komplizierter. Lager müssen über einen Drehzahlbereich hinweg arbeiten und Eigenfrequenzen des Wellen-Lager-Systems vermeiden. Ein Lager, das bei 1500 U/min geräuschlos läuft, kann bei 2400 U/min in Resonanz geraten, was den Käfigverschleiß beschleunigt. Daher umfasst die Auswahl nicht nur statische Tragzahlen, sondern auch eine Eigenwertanalyse des zusammengebauten Rotor-Lager-Systems.

Wartungsstrategie und Zugänglichkeit

Kein Lager hält ewig. Die Auswahl bestimmt jedoch, wie und wann der Austausch erfolgt. Bei einigen Kompressorkonstruktionen sind die Lager in geteilten Gehäusen untergebracht, was eine Inspektion ohne größere Demontage ermöglicht. Bei anderen – insbesondere bei Kompressoren mit Integralgetriebe – muss ein einzelnes Kompressorlager komplett zerlegt werden. In solchen Fällen kann die Auswahl von Lagern mit nachgewiesener Langlebigkeit (z. B. Hybrid-Keramikkugellager) aufgrund der vermiedenen Ausfallzeiten höhere Vorlaufkosten rechtfertigen.

Vorbeugende Wartungsmethoden – Vibrationsanalyse, Überwachung von Ölrückständen, Thermografie – hängen alle von den Lagerausfallarten ab. Durch die Auswahl von Lagern mit bekanntem Ausfallfortschritt (z. B. allmähliches Abplatzen oder plötzlicher Käfigbruch) können Bediener Eingriffe planen. Bei Kompressoren, die sterile Pharmaluft oder Raffinerie-Instrumentenluftsysteme versorgen, bei denen ein plötzliches Abschalten die Produktion oder die Sicherheit gefährdet, sind katastrophale Ausfallarten nicht akzeptabel. Daher umfasst die Lagerauswahl die Auswahl der Fehlermoduseigenschaften und nicht nur der Last- und Geschwindigkeitskapazitäten.

Fazit: Auswahl als strategische Entscheidung

Die Lagerauswahl in Kompressoren darf kein nachträglicher Gedanke sein. Es handelt sich um eine strategische Entscheidung, die sich auf den Energieverbrauch, die Zuverlässigkeit, die Wartungshäufigkeit und die Gesamtbetriebskosten auswirkt. Das Kompressorlager befindet sich am Schnittpunkt mechanischer Belastungen, thermischer Bedingungen, Schmierchemie und Betriebsdynamik. Eine Nichtübereinstimmung eines Parameters beeinträchtigt die Leistung; Nichtübereinstimmungen bei zwei oder mehr Garantieausfällen.

Ingenieure und Wartungsfachleute müssen über generische Lagerkataloge hinausgehen. Sie müssen Lastkollektive, thermische Transienten, Kontaminationsquellen und Zugangsbeschränkungen analysieren. Sie müssen nicht nur die L10-Lebensdauer, sondern auch die Schmiermittellebensdauer, die Verschmutzungsanpassung und die Vibrationsschwellenwerte berechnen. Bei korrekter Ausführung arbeitet das ausgewählte Lager über Jahre hinweg leise, effizient und vorhersehbar. Bei schlechter Ausführung wird das Lager zum schwächsten Glied – und Kompressoren können sich schwache Glieder einfach nicht leisten.
