Anzeichen von Schäden an Kippsegmentlagern, die Sie nicht ignorieren sollten

Kipplager sind kritische Komponenten in rotierenden Hochgeschwindigkeitsmaschinen wie Dampfturbinen, Gaskompressoren und großen Elektromotoren. Ihre Fähigkeit, eine stabile Rotordynamikleistung zu bieten und Fehlausrichtungen auszugleichen, macht sie in der modernen Industrie unverzichtbar. Wie jedes Präzisionsbauteil sind Kippsegmentlager jedoch anfällig für Schäden im Laufe der Zeit. Das Ignorieren von Frühwarnzeichen kann zu katastrophalen Geräteausfällen, ungeplanten Ausfallzeiten und kostspieligen Reparaturen führen.

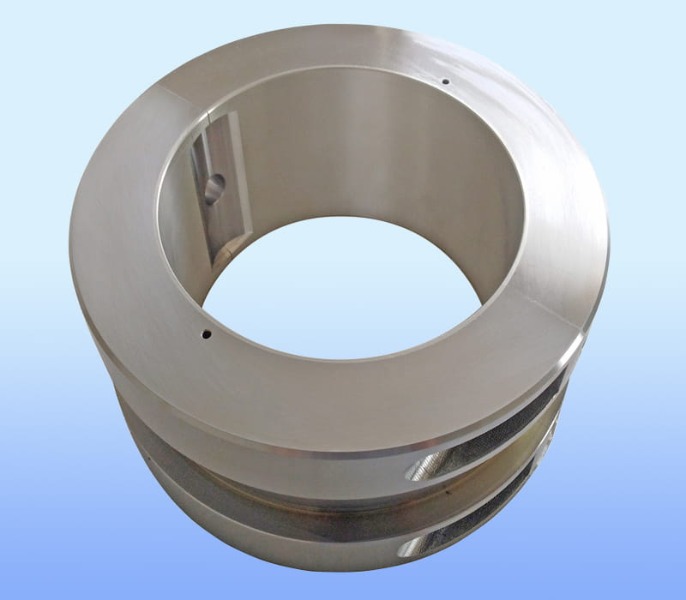

Das Funktionsprinzip verstehen

Bevor Schadensarten identifiziert werden, ist es sinnvoll, sich an die Funktionsweise von Kippsegmentlagern zu erinnern. Jedes Pad dreht sich unabhängig voneinander und ermöglicht so die Bildung eines hydrodynamischen Keils unabhängig von der Lastrichtung oder der Wellengeschwindigkeit. Dieses Design minimiert die Kreuzkopplungssteifigkeit und eliminiert praktisch die Instabilität des Ölwirbels. Allerdings führt gerade die Komplexität, die ihnen Leistung verleiht, auch zu mehreren Fehlermechanismen. Es ist wichtig, den Unterschied zwischen normalen Verschleißmustern und kritischen Schäden zu erkennen.

Visuelle und physische Gebrauchsspuren

Die zugängliche Diagnosemethode bleibt die Sichtprüfung während der geplanten Wartung. Bei der Untersuchung von Kippsegmentlagern erfordern mehrere physische Anzeichen sofortige Aufmerksamkeit.

Anomalien der Pad-Oberfläche

Die Babbitt-Schicht (weißes Metall) auf der Pad-Oberfläche ist die Verteidigungslinie. Jede der folgenden Anomalien weist auf einen fortschreitenden Schaden hin:

Dabei sind Risse und Schmierungen besonders gefährlich, da sie sich im Dauerbetrieb schnell ausbreiten. Ein einzelnes Pad mit starker Verschmierung kann Ablagerungen auf benachbarte Pads übertragen und so zu kaskadenartigen Ausfällen führen.

Pivot- und Backing-Schaden

Kipplager basieren auf einer freien Drehbewegung. Wenn der Drehzapfen (Kugelgelenk oder zylindrischer Typ) Abflachung, Brinellbildung oder Korrosion aufweist, kann das Polster nicht richtig ausgerichtet werden. Ein festsitzender Belag verliert seinen hydrodynamischen Vorteil, was zu einer ungleichmäßigen Lastverteilung und örtlicher Überhitzung führt. Überprüfen Sie die Drehpunkte auf:

• Einkerbungen durch wiederholte Stöße
• Verlust der ursprünglichen Krümmung
• Verfärbung durch Reibungserwärmung
• Anzeichen von Passungsrost (rötlich-braunes Pulver)

Während des Betriebs erkannte thermische Anzeichen

Viele Schadensmechanismen in Kippsegmentlagern haben ihren Ursprung in thermischen Anomalien. Moderne Zustandsüberwachungssysteme können diese Anzeichen erfassen, bevor sichtbare Schäden entstehen.

Ungewöhnliche Pad-Temperaturverteilung

In einem gesunden Lager arbeiten alle Beläge unter konstanter Belastung in einem engen Temperaturbereich. Zeigt ein einzelnes Pad eine Temperatur, die 5–8 °C über der seiner Nachbarn liegt, deutet dies entweder auf eine örtliche Überlastung oder einen sich entwickelnden Wischvorgang hin. Umgekehrt kann es vorkommen, dass ein Pad-Kühler als andere aufgrund einer Fehlausrichtung oder eines Festsitzens des Drehpunkts entladen wird. Zeichnen Sie Temperaturtrends statt absoluter Werte auf – ein allmählicher Anstieg in einem Pad über Wochen geht oft einem Ausfall voraus.

Schnelle Temperaturschwankungen

Wenn die Belagtemperaturen innerhalb von Minuten ohne Lastwechsel um mehr als ±3 °C schwanken, ist eine Ölfilminstabilität oder beginnendes Belagflattern zu vermuten. Dies kommt besonders häufig bei leicht belasteten Kippsegmentlagern vor, bei denen die Polster gegen den Drehpunkt „rasseln“ können. Wenn dies nicht behoben wird, führt dies zu Reibverschleiß am Drehpunkt und schließlich zum Verlust der Belagposition.

Lagergehäuse-Wärmekartierung

Die Verwendung von Wärmebildern an Lagergehäusen kann heiße Stellen aufdecken. Während eine gewisse Wärmeentwicklung normal ist, weist eine lokalisierte heiße Zone an einem Pad auf übermäßige Reibung auf diesem Pad hin. Vergleichen Sie thermische Muster bei identischen Lagern – asymmetrische Erwärmung ist ein zuverlässiges Warnsignal.

Vibrationssignaturen eines Kipplagerschadens

Die Vibrationsanalyse ist wohl das leistungsstarke Werkzeug zur Früherkennung von Schäden an Kippsegmentlagern ohne Produktionsunterbrechung. Spezifische Frequenzmuster entsprechen unterschiedlichen Fehlermodi.

Subsynchrone Aktivität

Einer der Hauptvorteile von Kippsegmentlagern ist ihre Beständigkeit gegen Ölwirbel. Wenn Sie eine starke Vibrationskomponente bei der 0,4- bis 0,48-fachen Laufgeschwindigkeit beobachten, handelt es sich nicht um den klassischen Ölwirbel, sondern könnte auf Folgendes hinweisen:

• Belagflattern aufgrund unzureichender Vorspannung
• Lockere Pivot-Passform ermöglicht Pad-Hop
• Probleme mit dem Lagergehäusespiel

Anhaltende subsynchrone Vibrationen über einer Spitzengeschwindigkeit von 0,1 Zoll/Sekunde erfordern eine Inspektion. Man sollte es bei diesem Lagertyp nicht als „normal“ abtun – gesunde Kippsegmentlager arbeiten mit sehr geringer subsynchroner Energie.

Synchrone und harmonische Spitzen

Eine um das 1-fache der Laufgeschwindigkeit ansteigende Vibration kann durch eine Beschädigung der Belagoberfläche verursacht werden, die zu einer lokalen Überhöhung führt. Beispielsweise kann ein kleiner Riss in der Babbitt-Beschichtung jedes Mal, wenn die Welle das Pad passiert, einmal pro Umdrehung zu einer Reibung führen. In ähnlicher Weise treten 2- oder 3-fache Harmonische auf, wenn der Ölfilm aufgrund von Belagverschleiß oder einer Beschädigung des Drehzapfens nichtlinear wird.

Hochfrequenz-Bursting

Zufällige, hochfrequente Vibrationsstöße (oft über 1000 Hz) deuten auf einen intermittierenden Metall-auf-Metall-Kontakt hin. Dies ist häufig bei Kippsegmentlagern mit starkem Lagerverlust der Fall, bei denen der Stahlrücken die Welle berührt. Solche Signale werden oft übersehen, wenn das Vibrationssystem nur auf Gesamtamplitudentrend eingestellt ist.

Ergebnisse der Schmierstoffanalyse

Die Ölanalyse liefert indirekte, aber aussagekräftige Hinweise auf inneren Verschleiß. Beschränken Sie die Tests nicht auf die Partikelanzahl, sondern zielen Sie auf spezifische Indikatoren für Kippsegmentlager ab.

Babbitt-Partikel

Zinn, Kupfer und Antimon sind die Hauptelemente in Babbitt auf Zinnbasis. Ein plötzlicher Anstieg dieser Metalle, insbesondere bei Partikeln mit einer Größe von mehr als 10 Mikrometern, weist auf aktiven Belagverschleiß hin. Mit Grundwerten vergleichen; Jede Verdoppelung über 100 Betriebsstunden ist von Bedeutung. Beachten Sie, dass Babbitt-Partikel weich sind und unter dem Mikroskop oft als flache, silbrige Flocken erscheinen.

Oxidation und Lack

Durch den hitzebedingten Abbau des Schmierstoffs entstehen Lack und Schlamm. Kippende Belaglager mit unzureichender Strömung oder übermäßigem Belagspiel erzeugen lokale heiße Stellen, die das Öl in der Nähe oxidieren. Hohe MPC-Werte (Membran Patch Colorimetry) (>20) oder das Vorhandensein brauner Ablagerungen auf kühleren Oberflächen deuten auf eine fortgeschrittene thermische Belastung hin. Lack kann auch dazu führen, dass Pads kleben bleiben, wodurch eine Rückkopplungsschleife entsteht, die den Schaden beschleunigt.

Wasser- und Partikelverschmutzung

Wasser über 500 ppm verringert die Tragfähigkeit des Ölfilms drastisch und beschleunigt die Ermüdung des Babbitt. Unterdessen setzen sich harte Partikel (Silizium aus Dichtungen, Eisen aus anderen Komponenten) in die Belagoberfläche ein und erzeugen kontraproduktive Vorsprünge, die den Schaft abnutzen. Durch routinemäßige Ferrographie kann zwischen Schneidverschleiß (scharfkantige Partikel) und Gleitverschleiß (abgerundete Partikel) unterschieden werden.

Betriebsparameteränderungen, die auf Schäden hinweisen

Manchmal zeigen sich Schäden an Kippsegmentlagern eher durch Veränderungen im Maschinenverhalten als durch direkte Messungen.

Erhöhtes Anlaufdrehmoment

Wenn die Maschine während des Anlaufs oder Auslaufs ein höheres Drehmoment als normal benötigt, liegt der Verdacht auf eine Beeinträchtigung der Bremsbeläge vor. Ein geschwollenes Polster (aufgrund von Babbitt-Kriechen) oder ein festsitzender Drehpunkt können Widerstand erzeugen. Vergleichen Sie den aktuellen Anlaufstrom oder das aktuelle Anlaufdrehmoment mit historischen Daten – ein Anstieg um 15 % ist ein realistischer Schwellenwert für eine Untersuchung.

Veränderte Ölauslasstemperatur

Unter konstanter Belastung und Drehzahl sorgt ein gesundes Lager für eine konstante Ölaustrittstemperatur. Ein allmählicher Anstieg um 3–5 °C ohne Änderungen der Umgebungstemperatur oder der Last deutet auf eine zunehmende Reibung im Lager hin. Dies macht sich besonders bei Kippsegmentlagern mit verlorener Lagerfläche bemerkbar, da die verbleibenden Segmente mehr Last tragen.

Ungewöhnliche Geräuschmuster

Erfahrene Bediener können Schäden anhand von Geräuschen erkennen. Klickende oder klopfende Geräusche bei der Rotationsfrequenz der Welle deuten darauf hin, dass das Pad locker auf dem Drehpunkt sitzt. Ein kratzendes oder reibendes Geräusch beim langsamen Rollen (drehendes Getriebe) weist auf direkten Metall-auf-Metall-Kontakt hin. Ultraschallmikrofone können das menschliche Gehör erweitern, um hochfrequente Reibung zu erkennen, die hörbaren Geräuschen um Wochen vorausgeht.

Zusammenfassung der kritischen Schadensindikatoren

Zum schnellen Nachschlagen sind in der folgenden Tabelle die dringenden Anzeichen zusammengefasst, die eine sofortige Abschaltung und Inspektion der Kippsegmentlager erfordern.

Proaktive Maßnahmen zur Verhinderung katastrophaler Ausfälle

Während das Erkennen von Schadenszeichen von entscheidender Bedeutung ist, verlängert ihre Vermeidung die Lebensdauer des Lagers. Führen Sie die folgenden Vorgehensweisen für Kippsegmentlager durch:

• Halten Sie die Ölreinheit auf ISO 16/13/10 oder besser.
• Überprüfen Sie bei jeder Überholung die Vorspannung und das Spiel der Beläge.
• Verwenden Sie vierteljährlich eine Wärmebildkamera, um Basismuster zu ermitteln.
• Trendvibrationsdaten wöchentlich statt monatlich.
• Überschreiten Sie niemals die spezifische Tragzahl des Lagers, insbesondere bei Übergangsvorgängen.

Fazit

Kippsegmentlager sind äußerst zuverlässig, wenn sie innerhalb der Konstruktionsparameter gehalten werden, sie sind jedoch nicht vor Beschädigungen gefeit. Die besprochenen Anzeichen – visuelle Verschleißspuren, thermische Anomalien, Vibrationsmuster, Schmiermittelwechsel und Betriebsverschiebungen – bilden einen vollständigen diagnostischen Rahmen. Das Ignorieren eines einzelnen Indikators führt zu einer fortschreitenden Verschlechterung. Umgekehrt ermöglicht die rechtzeitige Erkennung ein gezieltes Eingreifen, wodurch wochenlange Ausfallzeiten eingespart und katastrophale Rotorschäden vermieden werden. Für jede Anlage, die Hochgeschwindigkeits-Turbomaschinen betreibt, ist die Schulung des Personals zum Erkennen dieser frühen Anzeichen von Schäden an Kippsegmentlagern nicht optional – es ist für die betriebliche Exzellenz von entscheidender Bedeutung.
