Wie verhindern Kipplager-Drucklager eine Überhitzung in Hochgeschwindigkeitsmaschinen?

Einführung

Bei Hochgeschwindigkeitsmaschinen kann Überhitzung ein erhebliches Problem darstellen, insbesondere wenn die Lager hohen Belastungen und Drehzahlen ausgesetzt sind. Kippbare Axiallager spielen eine entscheidende Rolle bei der Minderung dieses Risikos und stellen sicher, dass die Ausrüstung effizient und zuverlässig arbeitet.

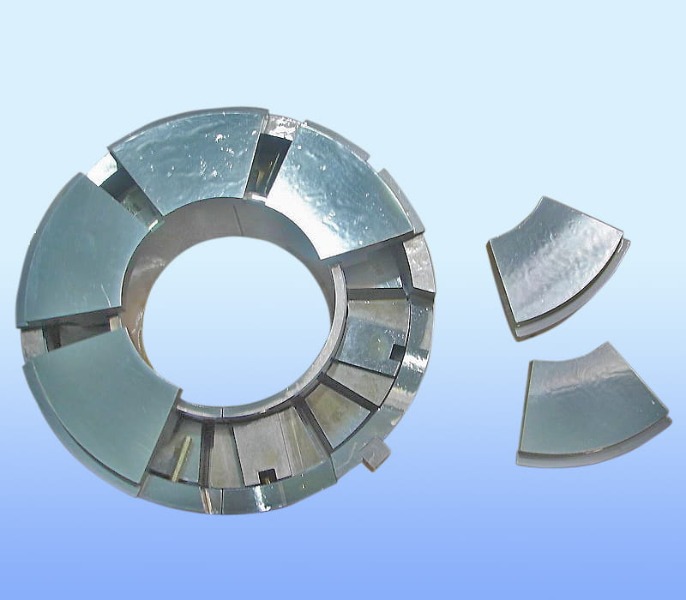

Was sind Kippscheiben-Drucklager?

Axial-Kippsegmentlager sind speziell entwickelte Komponenten, die in rotierenden Maschinen verwendet werden und hauptsächlich zur Aufnahme axialer Lasten dienen. Im Gegensatz zu herkömmlichen Lagern bestehen Axiallager mit Kippsegmenten aus mehreren Segmenten, die jeweils einzeln gekippt werden können. Dieses einzigartige Design ermöglicht eine effizientere Lastverteilung, reduziert die Reibung und verhindert eine übermäßige Wärmeentwicklung.

Diese Lager werden häufig in Anwendungen eingesetzt, in denen eine hohe Rotationsgeschwindigkeit auftritt, beispielsweise in Turbinen, Kompressoren und großen Elektromotoren. Ihre Fähigkeit, Überhitzung zu verhindern, ist für die Aufrechterhaltung der Langlebigkeit und Leistung solcher Maschinen von entscheidender Bedeutung.

Die Funktion von Kippsegmentdrucklagern in Hochgeschwindigkeitsmaschinen

Hochgeschwindigkeitsmaschinen erzeugen aufgrund der Reibung zwischen den rotierenden Bauteilen erhebliche Wärmemengen. Die Hauptfunktion eines Kippsegment-Axiallagers besteht darin, die axiale Last aufzunehmen und zu verteilen und gleichzeitig die Reibung zwischen beweglichen Teilen zu verringern. Dies verhindert nicht nur eine Überhitzung, sondern sorgt auch für einen reibungslosen Betrieb und minimiert den Verschleiß.

Schlüsselfunktionen:

• Lastverteilung: Die einzelnen Segmente in Kippsegment-Axiallagern können sich als Reaktion auf die axiale Belastung neigen und so die Kraft gleichmäßig verteilen. Dies hilft, konzentrierte Druckpunkte zu vermeiden, die zu einer Überhitzung führen könnten.
• Reduzierte Reibung: Wenn sich die Pads neigen, bilden sie einen hydrodynamischen Schmierfilm zwischen dem Lager und der Welle. Dadurch wird der direkte Kontakt reduziert, wodurch Reibung und Wärmeentwicklung verringert werden.
• Verbesserte Kühlung: Durch die kontinuierliche Anpassung der Position der Bremsbeläge ermöglichen Axiallager mit kippbarem Bremsbelag eine bessere Wärmeableitung durch das Schmiermittel, das zur besseren Kühlung häufig durch Kanäle im Lager gepumpt wird.

Wie Kipplager-Drucklager eine Überhitzung verhindern

Der Schlüssel zur Vermeidung von Überhitzung liegt in der Fähigkeit des Lagers, die Reibung zu reduzieren und die Kühlung zu erhöhen. Wenn sich die Pads neigen, erzeugen sie einen dünnen Schmierfilm, der ein Polster zwischen den beweglichen Teilen bildet. Diese hydrodynamische Wirkung verhindert den Kontakt von Metall zu Metall und reduziert so Verschleiß und Wärmeentwicklung.

Darüber hinaus sind Kippsegment-Axiallager für variable Lasten und Geschwindigkeiten ausgelegt. Diese Anpassungsfähigkeit trägt dazu bei, die Schmierbedingungen aufrechtzuerhalten und sicherzustellen, dass das Lager auch unter bestimmten Bedingungen effizient arbeitet. Diese kontinuierliche Anpassung an die Belastung sorgt dafür, dass das Lager auch dann kühl bleibt, wenn die Maschine längere Zeit mit hohen Drehzahlen läuft.

Faktoren, die zur Überhitzung von Hochgeschwindigkeitsmaschinen beitragen:

• Erhöhte Belastung: Höhere Axiallasten können die Reibung erhöhen und die Wahrscheinlichkeit einer Überhitzung erhöhen.
• Mangelhafte Schmierung: Ohne ordnungsgemäße Schmierung erhöht sich die Reibung zwischen Lager und Welle, was zu einer übermäßigen Wärmeentwicklung führt.
• Überhöhte Geschwindigkeit: Der Betrieb bei hohen Geschwindigkeiten erzeugt mehr Reibung, die, wenn sie nicht bewältigt wird, zu einer Überhitzung führen kann.

Axiallager mit Kippsegmenten mildern diese Probleme, indem sie dafür sorgen, dass die Reibung minimiert wird und die Schmierung optimal bleibt, wodurch eine übermäßige Wärmeentwicklung verhindert wird.

Anwendungen in Hochgeschwindigkeitsmaschinen

Axial-Kippsegmentlager sind in verschiedenen Hochgeschwindigkeitsanwendungen von entscheidender Bedeutung. Dazu gehören Turbinen, Kompressoren, Elektromotoren und Getriebe, bei denen die Axiallasten hoch sind und die Maschinen mit Drehzahlen arbeiten, die normalerweise erhebliche Wärme erzeugen würden.

In Turbinen beispielsweise sorgen Kippsegment-Axiallager für zuverlässigen Halt und verhindern eine Überhitzung, die zu Schäden an kritischen Bauteilen führen könnte. Auch in Kompressoren und Motoren tragen diese Lager dazu bei, die Reibung zu reduzieren, den Gesamtwirkungsgrad zu steigern und eine thermische Verschlechterung der Teile zu verhindern.

Vorteile der Verwendung von Kippplatten-Drucklagern

Verbesserte Effizienz: Durch die Reduzierung der Reibung ermöglichen Kippsegment-Drucklager einen reibungsloseren Betrieb, was die Gesamteffizienz der Maschine verbessert.

Längere Lebensdauer: Die geringere Reibung und die bessere Wärmeableitung tragen zu einem geringeren Verschleiß der Komponenten bei und verlängern so die Lebensdauer der Maschine.

Energieeinsparungen: Weniger Reibung bedeutet, dass weniger Energie zur Aufrechterhaltung der Drehzahlen benötigt wird, was auf lange Sicht zu Energieeinsparungen führen kann.

Reduzierter Wartungsaufwand: Die verbesserte Kühlung und der geringere Verschleiß führen zu geringerem Wartungsaufwand und selteneren Ausfallzeiten.

Hauptmerkmale von Kippscheiben-Drucklagern

Fazit

Axial-Kippsegmentlager sind eine wesentliche Lösung, um eine Überhitzung in Hochgeschwindigkeitsmaschinen zu verhindern. Ihr einzigartiges Design, das eine individuelle Neigung der Bremsbeläge und eine verbesserte Schmierung ermöglicht, macht sie bei Hochlastanwendungen von unschätzbarem Wert. Durch die Reduzierung der Reibung, die Verbesserung der Wärmeableitung und die Steigerung der Maschineneffizienz tragen diese Lager dazu bei, die Leistung und Langlebigkeit wichtiger Maschinen aufrechtzuerhalten.

FAQ

1. Was ist die Hauptfunktion von Kippsegment-Axiallagern?
Die Hauptfunktion besteht darin, axiale Belastungen aufzunehmen und gleichzeitig die Reibung zu verringern, um eine Überhitzung in Hochgeschwindigkeitsmaschinen zu verhindern.

2. Wie verringern Axialkipplager die Reibung?
Die Kipppads erzeugen einen hydrodynamischen Schmierfilm, der den direkten Metall-zu-Metall-Kontakt verhindert und die Reibung verringert.

3. In welchen Maschinentypen werden Kippsegment-Axiallager eingesetzt?
Sie werden in Turbinen, Kompressoren, Elektromotoren und anderen Hochgeschwindigkeitsmaschinen eingesetzt, die hohen axialen Belastungen ausgesetzt sind.

4. Wie verhindern Axialkipplager eine Überhitzung?
Durch die gleichmäßige Verteilung der Last und die Sicherstellung einer ordnungsgemäßen Schmierung verringern Axiallager mit Kippsegmenten die Reibung, verbessern die Kühlung und verhindern so einen Wärmestau.

5. Welche Vorteile bietet der Einsatz von Kippsegment-Axiallagern?
Zu den Vorteilen gehören eine verbesserte Effizienz, eine längere Lebensdauer der Maschine, ein geringerer Energieverbrauch und geringere Wartungskosten.
