Was sind die häufigsten Probleme mit Kipplagerlagern im Getriebe und wie können sie verhindert werden?

Getriebe-Kipplager spielen eine entscheidende Rolle in verschiedenen mechanischen Systemen, insbesondere in Maschinen wie Turbinen, Kompressoren und anderen Industrieanlagen. Ihre Fähigkeit, die rotierenden Wellen in diesen Systemen zu stützen und zu stabilisieren, gewährleistet einen reibungslosen Betrieb und eine lange Lebensdauer. Wie alle mechanischen Komponenten unterliegen Kipplager jedoch Verschleiß und Leistungsproblemen, die zu Fehlfunktionen des Geräts führen können, wenn sie nicht ordnungsgemäß behoben werden.

Einführung in Getriebekipplager

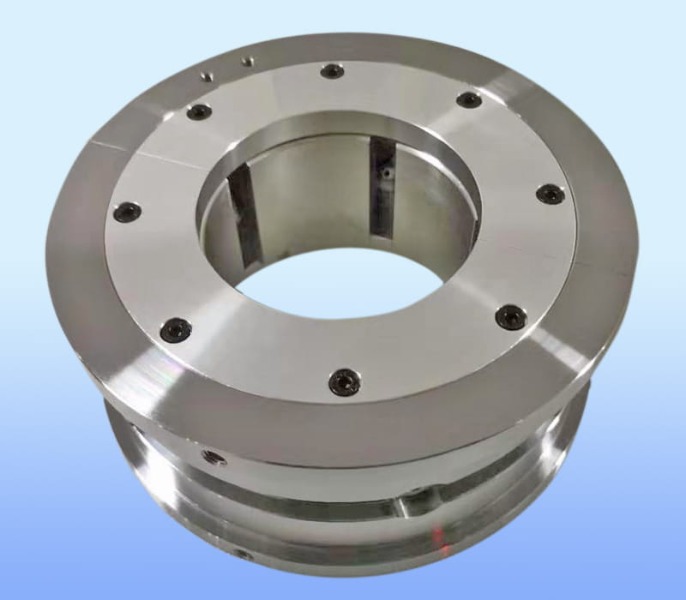

Kippsegmentlager für Getriebe dienen zur Unterstützung rotierender Wellen in Maschinen, indem sie eine stabile, reibungsarme Oberfläche bieten. Diese Lager bestehen aus einer Reihe einzelner Pads, die auf einer Lagerfläche montiert sind. Jedes Polster kann sich als Reaktion auf Kräfte und Belastungen leicht neigen, was dazu beiträgt, die Last gleichmäßig auf der Auflagefläche zu verteilen. Diese Konstruktion ermöglicht minimalen Verschleiß und einen effizienten Betrieb und macht Kippsegmentlager ideal für Anwendungen in Hochleistungsmaschinen wie Turbinen, Kompressoren und Elektromotoren.

Obwohl Getriebekipplager im Allgemeinen zuverlässig sind, sind sie nicht vor Problemen gefeit. Im Laufe der Zeit kann es auch bei den am besten konstruierten Lagern zu Verschleiß oder anderen Schäden kommen, die zu Leistungseinbußen und Geräteausfällen führen können.

Häufige Probleme mit Kipplagerlagern im Getriebe

Verschleiß

Verschleiß ist möglicherweise das häufigste Problem bei Getriebe-Kippsegmentlagern. Ständige Bewegung und Belastungskräfte können dazu führen, dass sich die Beläge allmählich abnutzen und die ordnungsgemäße Funktion des Lagers beeinträchtigt wird. Diese Art von Verschleiß kann zu erhöhter Reibung, verringerter Effizienz und schließlich zu vorzeitigem Ausfall führen.

Ursachen:

• Hohe Arbeitsgeschwindigkeiten
• Übermäßige Belastung oder Druck
• Unzureichende Schmierung

Prävention:

• Regelmäßige Inspektion und Wartung
• Sorgen Sie für eine angemessene Lastverteilung
• Verwendung von Lagern, die für die spezifischen Anwendungs- und Belastungsbedingungen ausgelegt sind

Verschmutzung der Schmierung

Die Schmierung spielt eine entscheidende Rolle bei der Reduzierung der Reibung und der Verhinderung eines vorzeitigen Verschleißes der Kipplager des Getriebes. Eine Verunreinigung des Schmiermittels durch Schmutz, Staub oder Ablagerungen kann jedoch zum Ausfall des Lagers führen. Verunreinigungen können zu abrasivem Verschleiß an den Bremsbelägen und der Welle führen, wodurch die Reibung zunimmt und der Verschleiß beschleunigt wird.

Ursachen:

• Schlechte Abdichtung
• Unzureichende Filtersysteme
• Exposition gegenüber rauen Umgebungen

Prävention:

• Regelmäßige Kontrolle und Austausch der Schmierstoffe
• Einbau hochwertiger Filter und Dichtungen
• Verwendung von Schmiermitteln, die für die jeweilige Anwendung geeignet sind

Fehlausrichtung

Eine Fehlausrichtung des Getriebes oder der von den Kippsegmentlagern getragenen Welle kann zu einer ungleichmäßigen Lastverteilung führen. Diese Fehlausrichtung kann zu übermäßigem Verschleiß in bestimmten Bereichen des Lagers führen und dessen Lebensdauer und Leistung verringern. In schweren Fällen kann eine Fehlausrichtung zu einem katastrophalen Ausfall des Lagers oder sogar der Welle führen.

Ursachen:

• Unsachgemäße Installation
• Verschiebung von Maschinenkomponenten im Laufe der Zeit
• Strukturelle Verformung oder Vibration

Prävention:

• Sicherstellen einer ordnungsgemäßen Installation und Ausrichtung während der Ersteinrichtung
• Regelmäßige Überprüfung der Ausrichtung mit Präzisionsinstrumenten
• Beheben Sie jede Fehlausrichtung sofort, um weitere Schäden zu verhindern

Überhitzung

Überhitzung ist ein weiteres häufiges Problem bei Kippsegmentlagern im Getriebe. Hohe Betriebstemperaturen können zum Zerfall des Schmiermittels und zu einer thermischen Ausdehnung der Lagermaterialien führen, was die Reibung erhöht und weiteren Verschleiß verursacht. Überhitzung kann auch die Integrität des Lagers selbst beeinträchtigen und es anfälliger für Ausfälle machen.

Ursachen:

• Unzureichende Kühlung oder Belüftung
• Unzureichende Schmierung
• Zu hohe Betriebsgeschwindigkeiten

Prävention:

• Installation geeigneter Kühlsysteme zur Temperaturregulierung
• Überwachung der Temperatur mithilfe von Sensoren und Alarmen
• Sorgen Sie jederzeit für eine ordnungsgemäße Schmierung

Übermäßige Belastung

Eine übermäßige Belastung der Kipplager des Getriebes kann dazu führen, dass sich die Lager verformen oder schneller verschleißen. Lager sind für bestimmte Belastungen ausgelegt. Das Überschreiten dieser Grenzwerte kann zu dauerhaften Schäden führen. Überlastung kann auch zu erhöhter Reibung, Wärmeentwicklung und letztendlich zum Ausfall des Lagers führen.

Ursachen:

• Betreiben von Maschinen über ihre Nennkapazität hinaus
• Plötzliche Last- oder Druckstöße
• Lange Überlastungsperioden

Prävention:

• Die Lastvorgaben des Herstellers verstehen und einhalten
• Verwendung von Überlastschutzvorrichtungen
• Überwachen Sie die Lastbedingungen regelmäßig, um eine Überschreitung der empfohlenen Grenzwerte zu vermeiden

Vorbeugende Maßnahmen und Lösungen

Regelmäßige Wartung

Der wirksame Weg, Probleme mit den Kippsegmentlagern des Getriebes zu verhindern, ist die regelmäßige Wartung. Durch routinemäßige Kontrollen und Wartungsarbeiten können potenzielle Probleme erkannt werden, bevor sie zu schwerwiegenden Problemen eskalieren. Regelmäßige Reinigung, Schmierung und Inspektion der Komponenten können die Lebensdauer von Lagern verlängern und ihre Leistung verbessern.

Überwachung von Vibration und Temperatur

Die Vibrationsüberwachung ist ein wesentlicher Bestandteil, um sicherzustellen, dass die Lager der Kippsegmente des Getriebes in gutem Betriebszustand bleiben. Die Vibrationsanalyse hilft, frühe Anzeichen von Unwucht, Fehlausrichtung oder Verschleiß zu erkennen. Ebenso kann die Temperaturüberwachung frühzeitig vor Überhitzungsproblemen warnen.

Richtige Schmierpraktiken

Eine ordnungsgemäße Schmierung ist für die effiziente Funktion der Kipplager des Getriebes von entscheidender Bedeutung. Durch die Verwendung des richtigen Schmiermittels, die Aufrechterhaltung eines angemessenen Schmierstoffniveaus und die Sicherstellung eines regelmäßigen Wechsels kann das Risiko von Kontamination und Verschleiß erheblich verringert werden.

Richtige Ausrichtung

Die Sicherstellung der richtigen Ausrichtung sowohl bei der Installation als auch bei der Wartung ist der Schlüssel zur Vermeidung vieler Probleme im Zusammenhang mit kippenden Segmentlagern im Getriebe. Die Verwendung von Ausrichtungswerkzeugen und die Überprüfung der Wellenpositionierung können zur Aufrechterhaltung der Lagerleistung beitragen.

Lastmanagement

Das richtige Lastmanagement ist entscheidend für die Vermeidung von Lagerausfällen. Es ist wichtig, das Lastniveau zu überwachen und den Betrieb anzupassen, um eine Überlastung des Getriebes oder der Lager zu vermeiden. Der Einsatz von Überlastschutzgeräten kann auch dabei helfen, unerwartete Lastspitzen zu bewältigen.

Fazit

Kipplager von Getrieben sind in vielen industriellen Anwendungen wesentliche Komponenten, aber wie jedes mechanische Teil sind sie anfällig für Probleme, die ihre Leistung beeinträchtigen können. Durch das Verständnis der häufigsten Probleme – wie Verschleiß, Schmierstoffverschmutzung, Fehlausrichtung, Überhitzung und übermäßige Belastung – können Betreiber proaktive Maßnahmen ergreifen, um diese Probleme zu verhindern. Regelmäßige Wartung, ordnungsgemäße Schmierung, Ausrichtung und Lastmanagement sind wesentliche Maßnahmen, um die Funktionsfähigkeit der Kippsegmentlager aufrechtzuerhalten.

FAQ

F1: Wie hoch ist die typische Lebensdauer eines Getriebekipplagers?
Die Lebensdauer eines Getriebe-Kippsegmentlagers hängt von den Betriebsbedingungen, den Wartungspraktiken und der Qualität des Lagers ab. Bei richtiger Pflege können sie viele Jahre halten.

F2: Wie kann ich feststellen, ob das Kipplager meines Getriebes defekt ist?
Häufige Anzeichen für einen Lagerausfall sind erhöhte Vibrationen, ungewöhnliche Geräusche, Überhitzung und Veränderungen der Betriebsleistung. Die Überwachung von Vibration und Temperatur kann dabei helfen, Probleme frühzeitig zu erkennen.

F3: Können die Kipplager des Getriebes repariert werden oder müssen sie ersetzt werden?
In vielen Fällen können Kipplager des Getriebes repariert werden, insbesondere wenn das Problem frühzeitig erkannt wird. Wenn der Schaden jedoch groß ist, kann ein Austausch erforderlich sein.

F4: Welche Vorgehensweisen gelten für die Wartung von Getriebe-Kippsegmentlagern?
Zu den bewährten Verfahren gehören die regelmäßige Schmierung, die Überwachung auf Verunreinigungen, die Sicherstellung der richtigen Ausrichtung und die Durchführung von Routineinspektionen auf Verschleiß oder Beschädigung.

F5: Kann eine Überhitzung der Kipplager des Getriebes verhindert werden?
Ja, eine Überhitzung kann verhindert werden, indem für eine ordnungsgemäße Kühlung und regelmäßige Schmierung gesorgt wird und das Lager innerhalb der spezifizierten Betriebsbedingungen verwendet wird.
