Da erneuerbare Energien auf Wechselrichterbasis die synchrone Stromerzeugung verdrängen, nehmen Netzträgheit und Kurzschlussfestigkeit ab. Synchronkondensatoren haben sich von einer Nischenoption zu einem unverzichtbaren Hilfsmittel zur Blindleistungskompensation und Trägheitsunterstützung entwickelt. Dennoch ist jeder Kondensator immer noch eine rotierende Maschine, und seine Lager sind die häufigste Ursache für ungeplante Ausfälle.
Das Muster des Scheiterns ist oft brutal. Eine Einheit, die die Werksabnahmeprüfung bestanden hat, kann ein mit Babbitt ausgekleidetes Gleitlager innerhalb weniger Stunden nach der ersten Synchronisierung zerstören. Zwei Mechanismen dominieren frühe Ausfälle: Schmierstoffverschlechterung, die den hydrodynamischen Film zusammenbricht, und Wellenspannung, die die Lagerauskleidung elektrisch erodiert. Beides wird bei einem Standard-Vibrationsalarm erst angezeigt, wenn der Schaden fortgeschritten ist.
Dies ist wichtig, da es sich bei einem Lager nicht um eine Katalogware handelt. Es handelt sich um ein tribologisches System, das durch Last, Geschwindigkeit, Ölviskosität, Isolationsstrategie und thermische Umgebung definiert wird. Die Behandlung als Standardteil ist der schnellste Weg zu einem erzwungenen Ausfall.
Typisches Folgenprofil: Lagerversagen, Auslösung der Einheit in weniger als 30 Sekunden, Vorlaufzeit für den Austausch von 6 bis 20 Wochen und Verlust der reaktiven Unterstützung während des Zeitfensters mit der höchsten Nachfrage.
Synchronkondensatoren unterscheiden sich von gewöhnlichen Motoren durch die Rotormasse, den kontinuierlichen Hochgeschwindigkeitsbetrieb und das Vorhandensein einer starken axialen magnetischen Anziehungskraft. Diese Faktoren bestimmen die Lagerarchitektur.

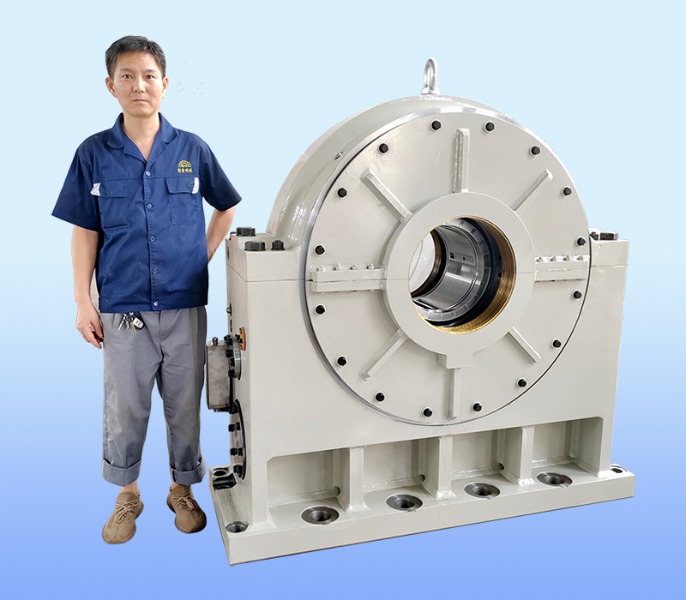

Fast alle horizontalen Synchronkondensatoren verwenden hydrodynamische Gleitlager. Die rotierende Welle zieht Öl in einen konvergierenden Keil und erzeugt so einen Druckfilm, der Metall von Metall trennt. Diese Konstruktion toleriert das hohe Gewicht des Rotors und die radiale magnetische Anziehungskraft, die ein Wälzlager beschädigen würde.
Zu den wichtigsten Parametern zählen der Zapfendurchmesser, das Länge-zu-Durchmesser-Verhältnis, das Spiel, der Ölversorgungsdruck und die Babbitt-Dicke. Ein typisches Kondensator-Gleitlager arbeitet mit einer Filmdicke von mehreren zehn Mikrometern. Der Verlust dieses Films auch nur für ein paar Sekunden führt zu direktem Kontakt und einer schnellen Beschädigung der Auskleidung.
Vertikale Synchronkondensatoren sind auf ein Drucklager angewiesen, das das gesamte Rotorgewicht und die magnetische Anziehungskraft nach unten trägt. Ein Axialkipplager ist Standard, da es sich selbst an Last und Geschwindigkeit anpasst. Der Ausfall eines Drucklagers ist in der Regel katastrophal und unmittelbar.
Zu den kritischen Drucklagerspezifikationen gehören die Anzahl der Bremsbeläge, die Geometrie der Bremsbeläge, die spezifische Last in Megapascal, die Öldurchflussrate und der Temperaturanstieg über den Bremsbelag. Ein häufiger Konstruktionsfehler ist die Unterdimensionierung des Axiallagers für die tatsächliche magnetische Anziehungskraft, die bei voller Erregung am höchsten ist.
Die Wellenspannung ist der entscheidende Unterschied zwischen Kondensatorlagern und normalen Motorlagern. Asymmetrische Magnetkreise und statische Erregung induzieren eine Spannung entlang der Welle. Entlädt sich diese Spannung über das Lager, kommt es zu einer Lochfraßbildung im Babbitt und zerstört den Ölfilm lokal.
Zur Schadensbegrenzung gehören isolierte Lagergehäuse, Wellenerdungsbürsten und keramikbeschichtete Lagerschalen. Der Isolationswiderstand des Lagergehäuses muss bei der Inbetriebnahme und danach regelmäßig überprüft werden.
Für Kondensatoranwendungen werden derzeit aktive Magnetlager entwickelt, da sie Öl und Verschleiß vermeiden. Sie erfordern jedoch eine kontinuierliche Stromversorgung, eine komplexe Steuerung und Ersatzlandelager. Der Mainstream bleibt auf absehbare Zeit ein zuverlässiges Ölfilmlager mit entsprechender Isolierung.
Die Diagnose beginnt mit der Fehlersignatur. Drei Ursachen sind für die meisten vorzeitigen Ausfälle verantwortlich.
Öl oxidiert, nimmt Feuchtigkeit auf und sammelt Partikel. Die Viskosität schwankt, der Film wird dünner und Babbitt beginnt Lochfraß zu bilden. In einem Praxisfall zeigte ein Kondensatorlager bereits nach 400 Betriebsstunden starke Kraterbildung, da das Öl während der Lagerung mit Wasser verunreinigt worden war. Das Lager war nicht verschlissen. Es war chemisch angegriffen worden.
Zu den diagnostischen Indikatoren gehören eine Änderung der Ölviskosität, ein Anstieg der Säurezahl, ein Wassergehalt über 200 ppm und das Vorhandensein von Kupfer- oder Zinnpartikeln in der Ölanalyse.
Elektroerosion erzeugt ein charakteristisches Muster: mattierter, narbiger oder bogenförmiger Babbitt, oft konzentriert in einer Umfangszone. Aus dem Schadensbild kann die Wellenspannungsschwere rückgerechnet werden. Bei einem Lager, das mehrere kleine Krater aufweist, kommt es immer wieder zu Entladungen. Ein Lager mit einem einzigen großen erodierten Bereich deutet auf einen anhaltenden Wellenstrom hin.
Kupplungsfehler, Kippfuß und thermisches Wachstum führen zu einer Umverteilung der Last auf die Lagerfläche. Eine Kante des Polsters trägt weitaus mehr Last als vorgesehen. Der Ölfilm kollabiert lokal, die Temperatur steigt und es entstehen Babbitt-Ermüdungsrisse. Schwingungsspektren zeigen erhöhte synchrone Harmonische und manchmal Wirbel mit halber Frequenz.
| Fehlermodus | Primäre Signatur | Typische Zeit bis zum Ausfall |
|---|---|---|
| Schmierstoffverschlechterung | Ölanalyse, Temperaturanstieg | Tage bis Wochen |
| Erosion der Wellenspannung | Pitted Babbitt, Wellenspannungsablesung | Stunden bis Tage |
| Fehlausrichtung | Vibrationsharmonische, Pad-Temperaturverteilung | Wochen bis Monate |
Hier trifft Engineering auf Beschaffung. Das Ziel ist nicht der niedrigste Kaufpreis. Es handelt sich um die niedrigsten Lebenszykluskosten.
Mit Babbitt ausgekleidete Lager bleiben die Standardlager für Kondensatorzapfen- und Axiallageranwendungen. Sie binden Partikel ein, passen sich der Wellengeometrie an und tolerieren geringfügige Fehlausrichtungen. Ihre Schwäche ist die geringe Ermüdungsfestigkeit bei hohen Temperaturen.
Zu den alternativen Materialien gehören Kupfer-Blei-Legierungen und mit Polymer ausgekleidete Lager. Kupfer-Blei bietet eine höhere Ermüdungsbeständigkeit, erfordert jedoch härtere Wellenzapfen und eine bessere Filterung. Polymerauskleidungen widerstehen elektrischer Erosion, haben aber eine geringere Belastbarkeit. Die Auswahl hängt von der Last, der Drehzahl und davon ab, ob die Wellenspannung vollständig geregelt ist.
Zu den globalen Lieferquellen zählen etablierte Lagerfertigungscluster in China, Indien und Europa. Bestätigen Sie bei der Bewertung von Lieferanten für Synchronkondensatorlager, ob sie anhand von Zeichnungen produzieren können oder ein Muster benötigen. Bei Kondensatorlagern ist eine kundenspezifische Fertigung üblich, da standardisierte Größen selten übereinstimmen.
| Lagertyp | Standardvorlaufzeit | Benutzerdefinierte Vorlaufzeit | MOQ-Referenz |
|---|---|---|---|
| Babbitt-Gleitlager | 4 bis 6 Wochen | 8 bis 12 Wochen | 1 bis 2 Stück |
| Axiallager mit Kippkissen | 6 bis 8 Wochen | 10 bis 16 Wochen | 1 Stück |
| Isoliertes Lagergehäuse | 8 bis 10 Wochen | 12 bis 20 Wochen | 1 Stück |
Ein Lager, das 30 Prozent weniger kostet, aber zwei Jahre früher ausfällt, kann das Zehnfache seines Preises durch verlorene reaktive Unterstützung und Notfalllogistik kosten. Bewerten Sie Lieferanten hinsichtlich Dokumentation, Materialrückverfolgbarkeit, Maßkontrollberichten und früherer Erfahrung mit Kondensatoren.
Die Lagerlebensdauer wird bei der Inbetriebnahme bestimmt und durch disziplinierten Betrieb aufrechterhalten.
Überwachen Sie die Lagermetalltemperatur, die Ölauslasstemperatur und die Vibrationsgeschwindigkeit. Ein Anstieg von 5 Grad Celsius über dem Ausgangswert bei konstanter Last erfordert eine Untersuchung. Ein plötzlicher Anstieg der synchronen Vibration weist auf eine Instabilität oder Fehlausrichtung des Films hin.
Wasserstoffgekühlte, luftgekühlte und wassergekühlte Kondensatoren stellen leicht unterschiedliche Lageranforderungen. Wasserstoffgekühlte Einheiten erfordern eine strenge Ölabdichtung, um das Eindringen von Gas zu verhindern. Wassergekühlte Geräte können einer höheren Feuchtigkeitsbelastung ausgesetzt sein. Luftgekühlte Einheiten sind toleranter, erfordern aber dennoch die richtige Ölviskosität für die Umgebungsbedingungen. Lagern Sie mindestens einen kompletten Gleitlagersatz und einen Axiallager-Pad-Satz pro Einheit.
Die drei Hauptursachen sind Schmierstoffverschlechterung, die den hydrodynamischen Film zusammenbricht, Wellenspannung, die die Babbitt-Auskleidung elektrisch erodiert, und Fehlausrichtung, die einen Bereich des Lagers überlastet. Weniger häufige Ursachen sind Fremdpartikelverschmutzung und unzureichende Ölversorgung.
Es gibt kein festes Intervall. Der Ersatz erfolgt zustandsabhängig. Überprüfen Sie die Lager bei jedem größeren Ausfall. Ersetzen Sie Babbitt, wenn Lochfraß, Rissbildung oder Erosion auftreten oder wenn das Spiel den Herstellergrenzwert überschreitet. Bei guter Ölpflege und Wellenspannungskontrolle können Lager zehn Jahre oder länger halten.
Bei kundenspezifischen Gleitlagern dauert es in der Regel 8 bis 12 Wochen ab der Zeichnungsfreigabe. Kundenspezifische Axiallager benötigen 10 bis 16 Wochen. Isolierte Gehäuse können 12 bis 20 Wochen dauern. Standardgrößen werden in 4 bis 8 Wochen versandt. Bestätigen Sie die Lieferzeit immer schriftlich, bevor Sie eine Bestellung aufgeben.
Messen Sie die Wellenspannung direkt mit einem Pinsel und einem Oszilloskop. Untersuchen Sie den Babbitt auf ein frostiges oder narbiges Erscheinungsbild, das sich in einer Zone konzentriert. Wenn der Isolationswiderstand des Lagergehäuses niedrig ist, fließt wahrscheinlich Wellenstrom durch das Lager.
Nein. Kondensatorlager sind für eine höhere Rotormasse, kontinuierlichen Hochgeschwindigkeitsbetrieb, starke axiale magnetische Anziehungskraft und Wellenspannungsisolierung ausgelegt. Ein Standard-Motorlager fällt bei diesem Einsatz vorzeitig aus.
Die Kosten für die Wahl des falschen Synchronkondensatorlagers sind nicht der Lagerpreis. Es sind der erzwungene Ausfall, die Notluftfracht, die verlorene reaktive Unterstützung und das Risiko für die Netzstabilität genau dann, wenn das System sie am meisten benötigt.
Wenn Sie Lager für einen wasserstoffgekühlten, luftgekühlten oder wassergekühlten Kondensator beschaffen, fordern Sie ein technisches Datenblatt und ein Angebot anhand Ihrer spezifischen Maschinenzeichnung an. Bestätigen Sie Materialqualität, Isolationsklasse, Maßbericht und Lieferzeit, bevor Sie sich verpflichten.
